KAVACHシステム概要

KAVACH はインド国産の自動列車防護（ATP）システムです。TCAS（列車衝突回避システム）とも呼ばれています。 インド鉄道研究設計基準機構（RDSO）によって最先端の電子システムで「アトマニルバル・バラト（自立したインド）」構想のもとで開発されました。インド国家ATPシステム として採用されています。 安全性完全性レベル4（SIL-4※）認証を受けています。

KAVACH の主な特徴

• SPAD回避：信号無視時に自動ブレーキ作動
• 速度超過防止：制限速度超過時にブレーキ
• 衝突回避：列車間通信による制御
• 信号情報提供：運転士へのリアルタイム表示
• 踏切自動警笛：霧などでの視界不良時にも対応
• SOS機能：緊急時の列車制御

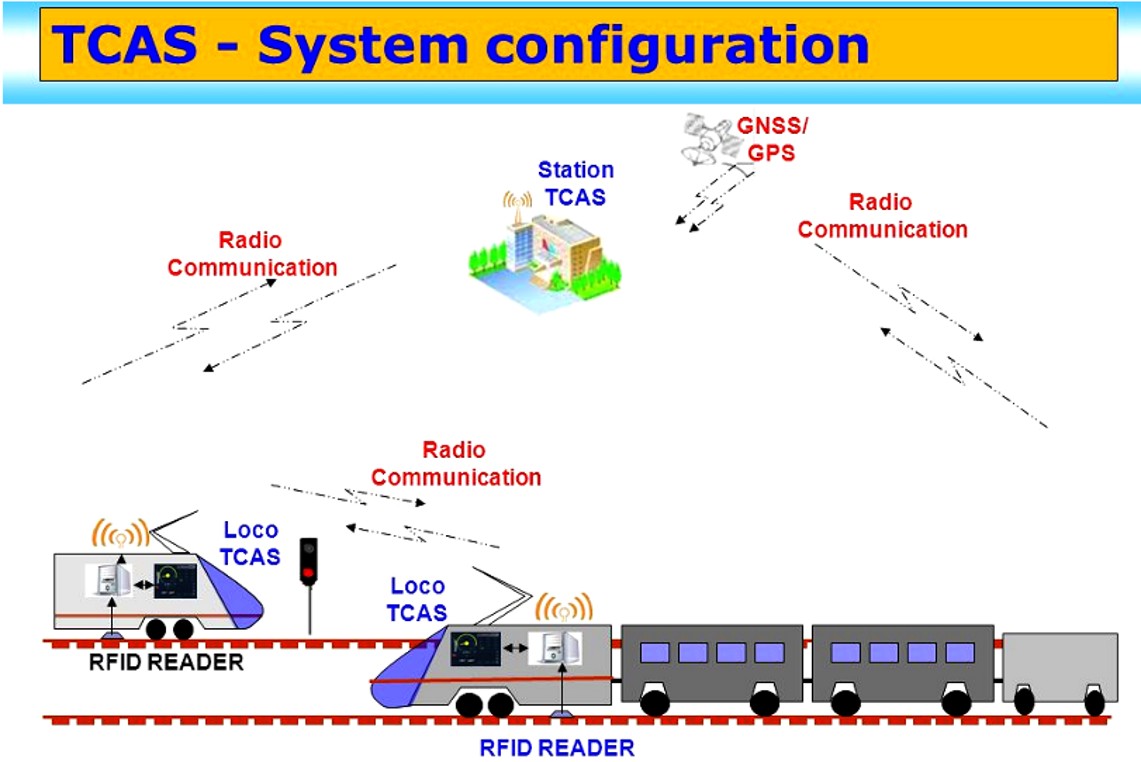

TCAS-システム構成図

高速RFID導入

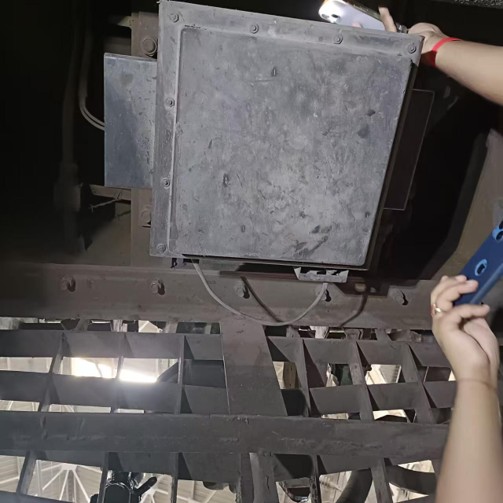

• RFIDアンテナは列車の先頭・最後尾に地面と平行に設置

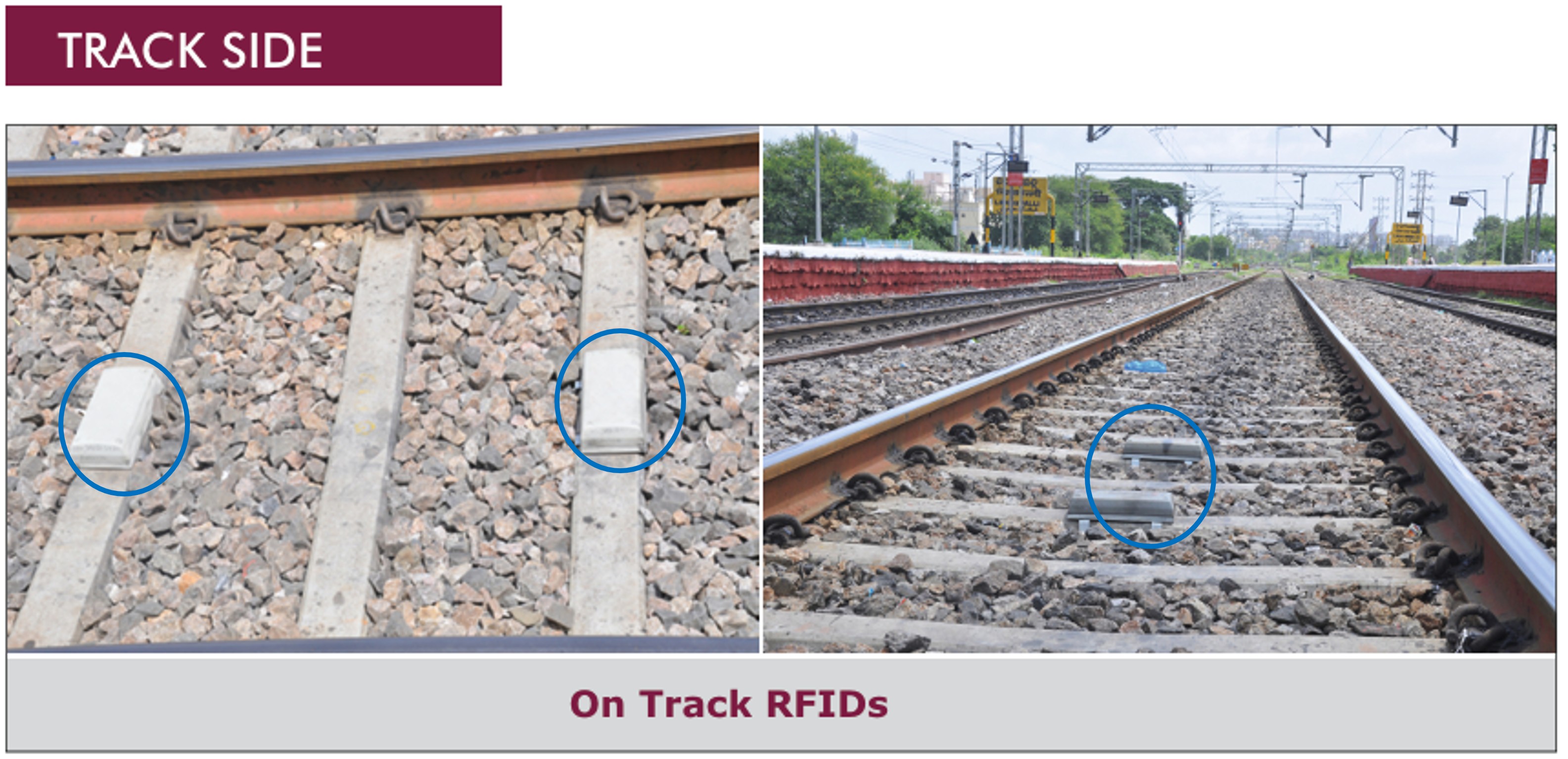

• タグは枕木に1kmあたり2個設置
• GPSより高精度な位置検出が可能
• 列車の進行方向・速度の測定も可能

高速RFID要求仕様

• 車両速度260km/hでも安定検出
• ISO/IEC 18000-64 (6D) プロトコル使用
• 128 bits以上のユーザーメモリ搭載タグ
• アンテナとタグの距離は0.7m以内

EBS製品概要

リーダー

• 自社開発RFモジュールとアンテナ
• 最大350km/hで安定動作
• 全天候対応、RS-485/RS-422/Ethernet対応

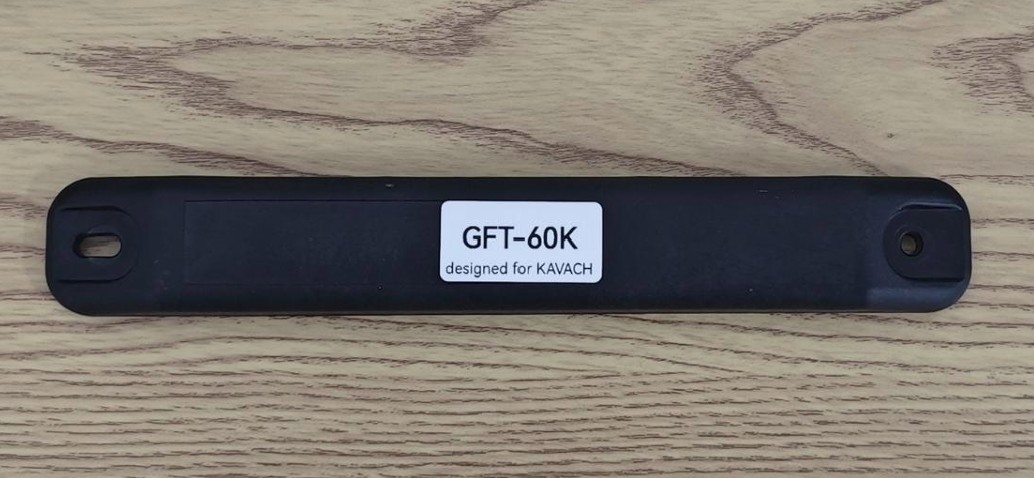

タグ

• COBモジュール搭載
• 通信時間約0.6ms
• IP68準拠、防塵・防水性能
• 耐衝撃・耐振動

テスト公開

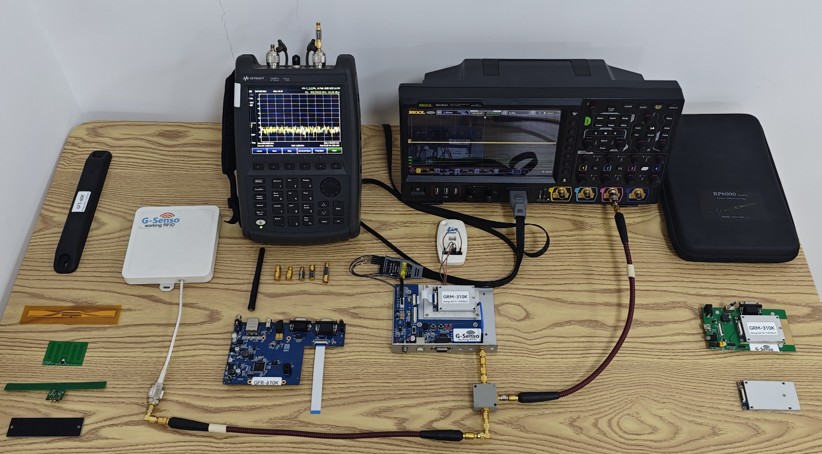

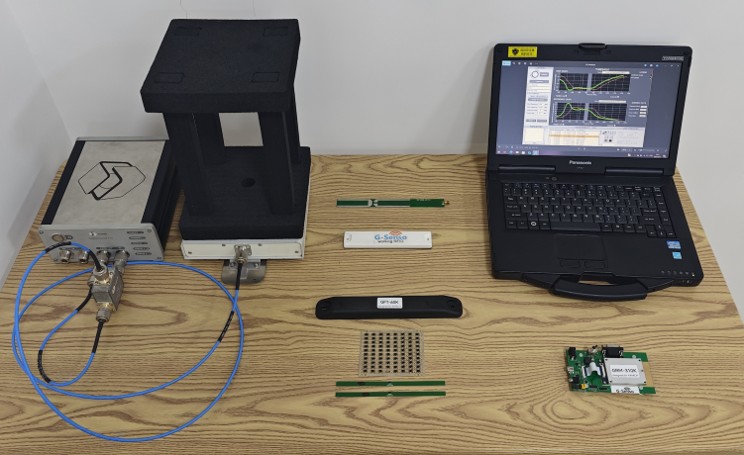

開発機器

• リーダモジュール開発

• タグ開発

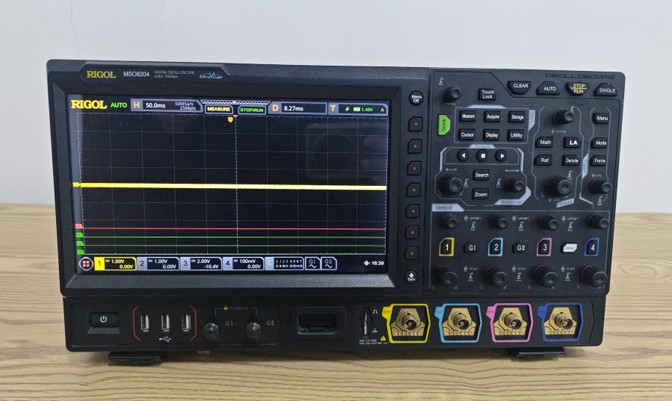

• RIGOL MSO8204 オシロスコープ 2 GHz 10 GSa/s

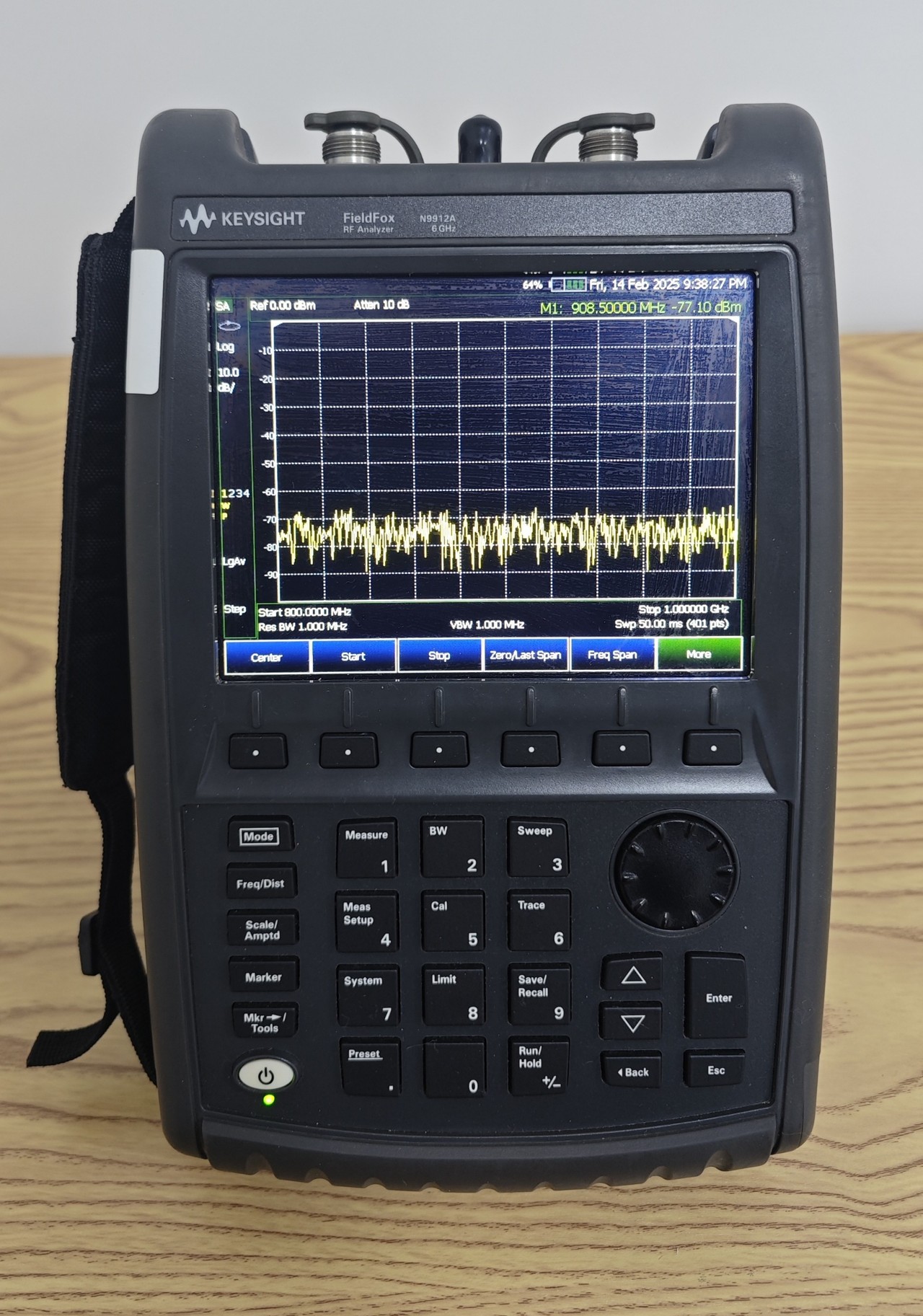

• KEYSIGHT FieldFox RF Analyzer N9912A 6GHz

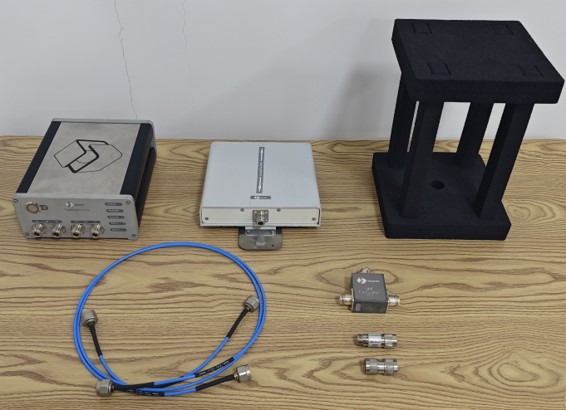

• Voyantic Tagformance Pro
